Балки покрытия

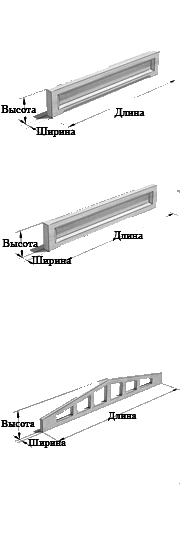

Железобетонные балки покрытия применяются в качестве несущего основания под плиты покрытия или перекрытия при создании кровли промышленных зданий с пролетами 6, 9, 12 и 18м с кровлями из рулонных материалов по железобетонным плитам при шаге балок 6 м. Балки покрытия могут быть односкатными, двускатными и с горизонтальными поясами.
Очертание верхнего пояса при двускатном покрытии может быть трапециевидным с постоянным уклоном, ломаным или криволинейным. Балки с криволинейным верхним поясом приближаются по очертанию к эпюре изгибающих моментов и теоретически несколько выгоднее по расходу материалов, однако усложненная форма повышает стоимость их изготовления. Опирание стропильных балок на колонны осуществляется в соответствии с типовыми узлами ТДМ.
Стропильные и подстропильные балки покрытия изготавливаются из тяжелого или конструкционного легкого бетона. Балки покрытия рассчитываются на условные эквивалентные равномерно распределенные нагрузки от 350 - 1450 кг/м2. У нас имеются балки покрытия односкатные, балки двускатные, балки подстропильные всех типоразмеров.
Балки покрытия: обозначение:
БСП 6-1-4АIII
БСП - тип конструкции балки;
6 – номинальный пролет балки в метрах;
1 – тип сечения (1- тавр, 2- двутавр);
4 -несущая способность балки;
АIII – класс продольной арматуры.
2БДР12-5к7
2-типоразмер балки.
БДР-балка двускатная решетчатая.
12-длина балки(м).
5-порядковый номер балки по несущей способности.
к7-класс напрягаемой арматуры.
Балки односкатные и с параллельными поясами L-6, 9 м
Серия 1.462.1-10/93
БСП 6-1-4АIII 1,12 5960 200 590
БСП 6-1-9АIII
БСП 9-2-3AIII 2,75 8960 220 890
БСП 9-2-5АIII
БСП 9-2-7AIII
БСП 9-2-8АIII
Название по старым сериям: БО-6, БО-9
Балки односкатные и с параллельными поясами L-12 м
Серия1.462.1-1/88
2БСП12-4к7 5,0 11960 280 890
2БСП12-5к7
2БСП12-6к7
2БСО12-4к7
2БСО12-5к7
2БСО12-6к7
Название по старым сериям: БО-12, БП-12
Балки двускатные L-12, 18 м
Серия1.462.1-3/89
1БДР12-4к7 4,7 11960 200 1390
2БДР12-5к7 5,0
2БДР12-6к7
2БДР12-7к7
2БДР12-8к7
2БДР18-3к7 10,38 17960 240 1640
2БДР18-4к7 12,1 280
3БДР18-4к7
3БДР18-5к7
2БДР18-6к7
2БДР18-7к7
Вернуться в каталог ЖБИ
Стропильные сборные железобетонные балки покрытия могут быть односкатными, двускатными и с горизонтальными поясами. Очертание верхнего пояса при двускатном покрытии может быть трапециевидным с постоянным уклоном, ломаным или криволинейным. Балки с криволинейным верхним поясом приближаются по очертанию к эпюре изгибающих моментов и теоретически несколько выгоднее по расходу материалов, однако усложненная форма повышает стоимость их изготовления.
Наиболее экономичное сечение балок покрытий - двутавровое со стенкой, толщина которой 60...100 мм устанавливается, главным образом, из условий удобства размещения каркасов, обеспечения прочности и трещиностойкости. У опор толщина стенки плавно увеличивается, и устраивается уширение в виде вертикального ребра жесткости. Стенки балок в средней части пролета, где поперечные силы незначительны, могут иметь отверстия круглой или многоугольной формы, что несколько уменьшает расход бетона, создает технологические удобства для сквозных проводок и различных коммуникаций.
Высоту сечения балок в середине пролета принимают равной 1/10...1/15 пролета. Ширину верхней сжатой полки балки для обеспечения устойчивости при транспортировании и монтаже назначают равной 1/50...1/60 пролета. Для расчета балок необходимы следующие исходные данные: проектная марка бетона, вид, класс и марка арматурной стали; расчетное и нормативное сопротивление арматуры, расчетный и нормативный модули упругости бетона, предварительное натяжение арматуры во, прочность бетона при отпуске натяжения арматуры. Из статических расчетов балки выписывают значения нормативных и расчетных моментов и поперечных сил, а также огибающие эпюры.
